Podrobnosti o produkte

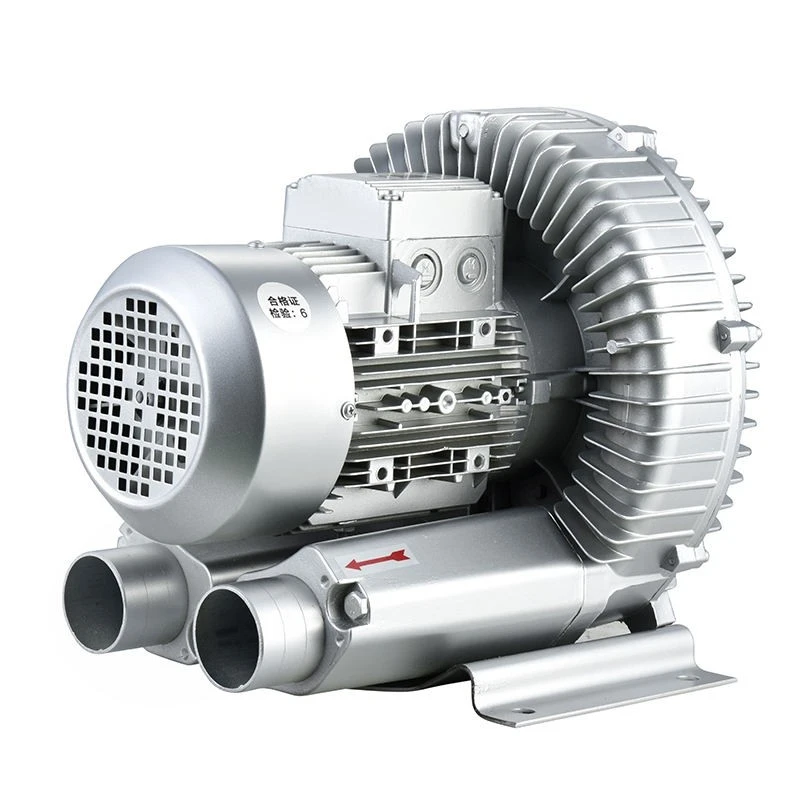

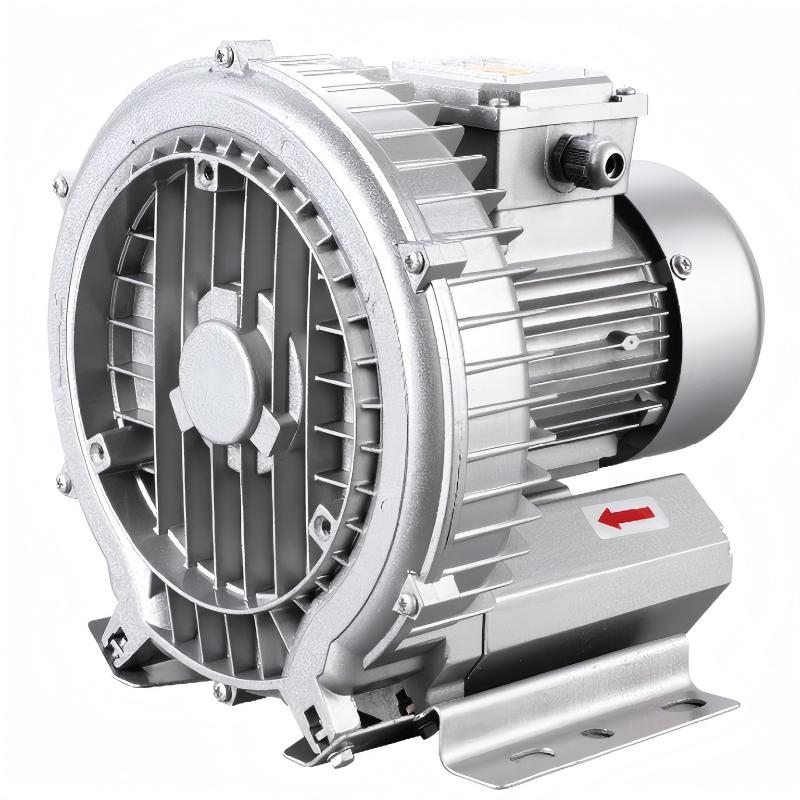

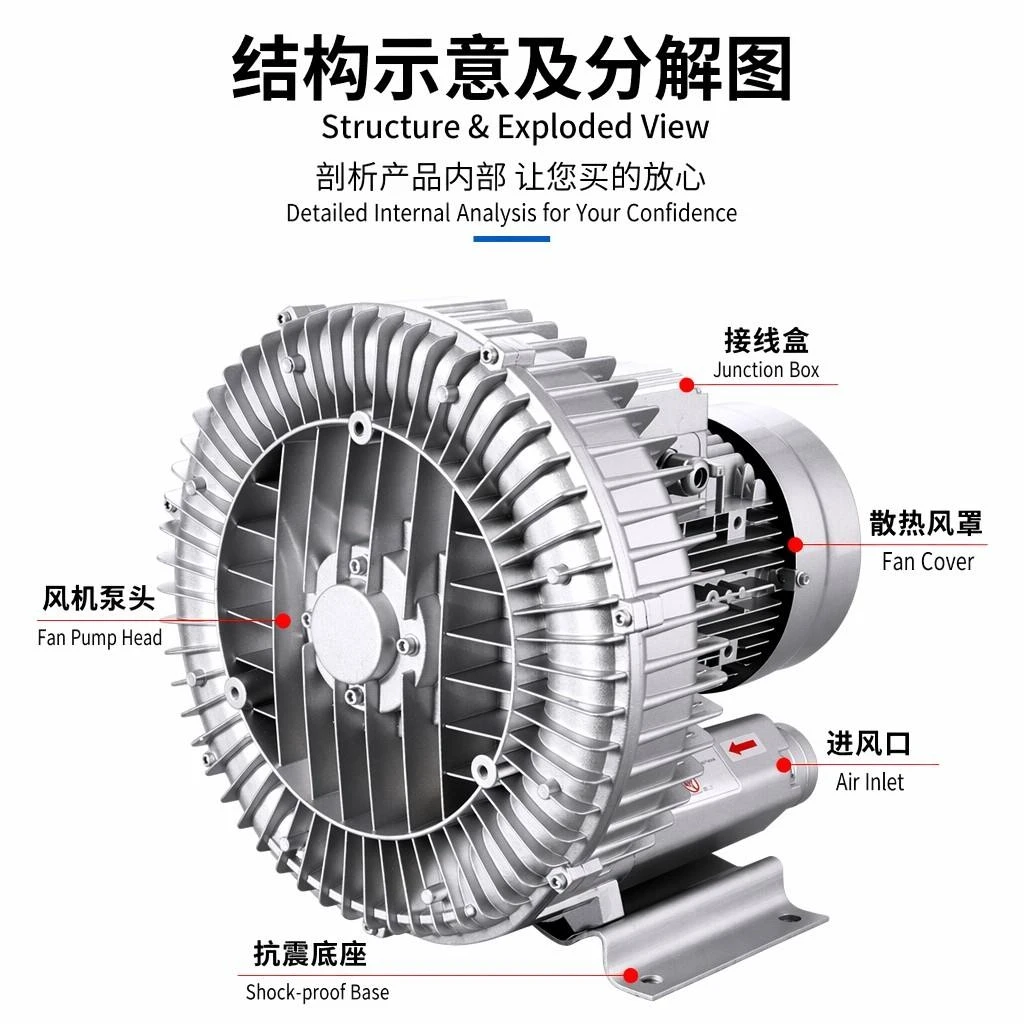

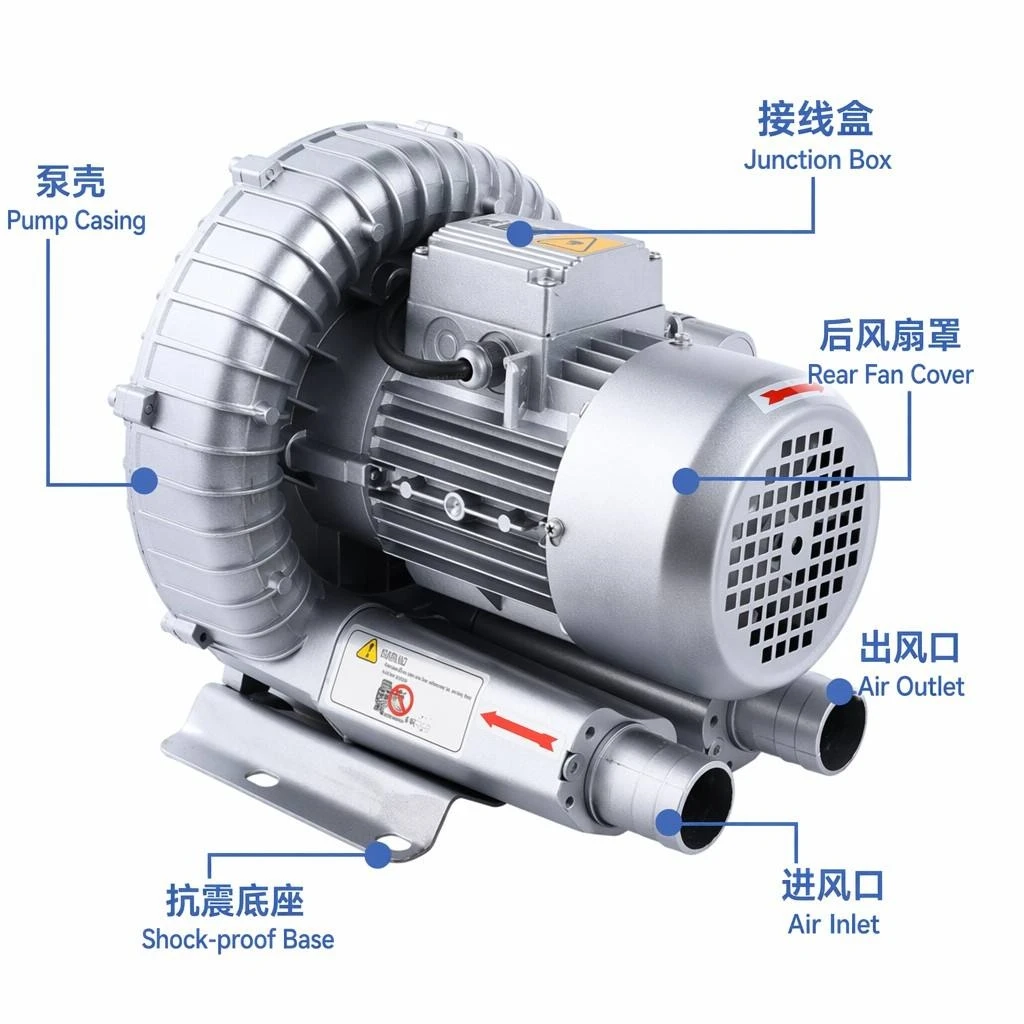

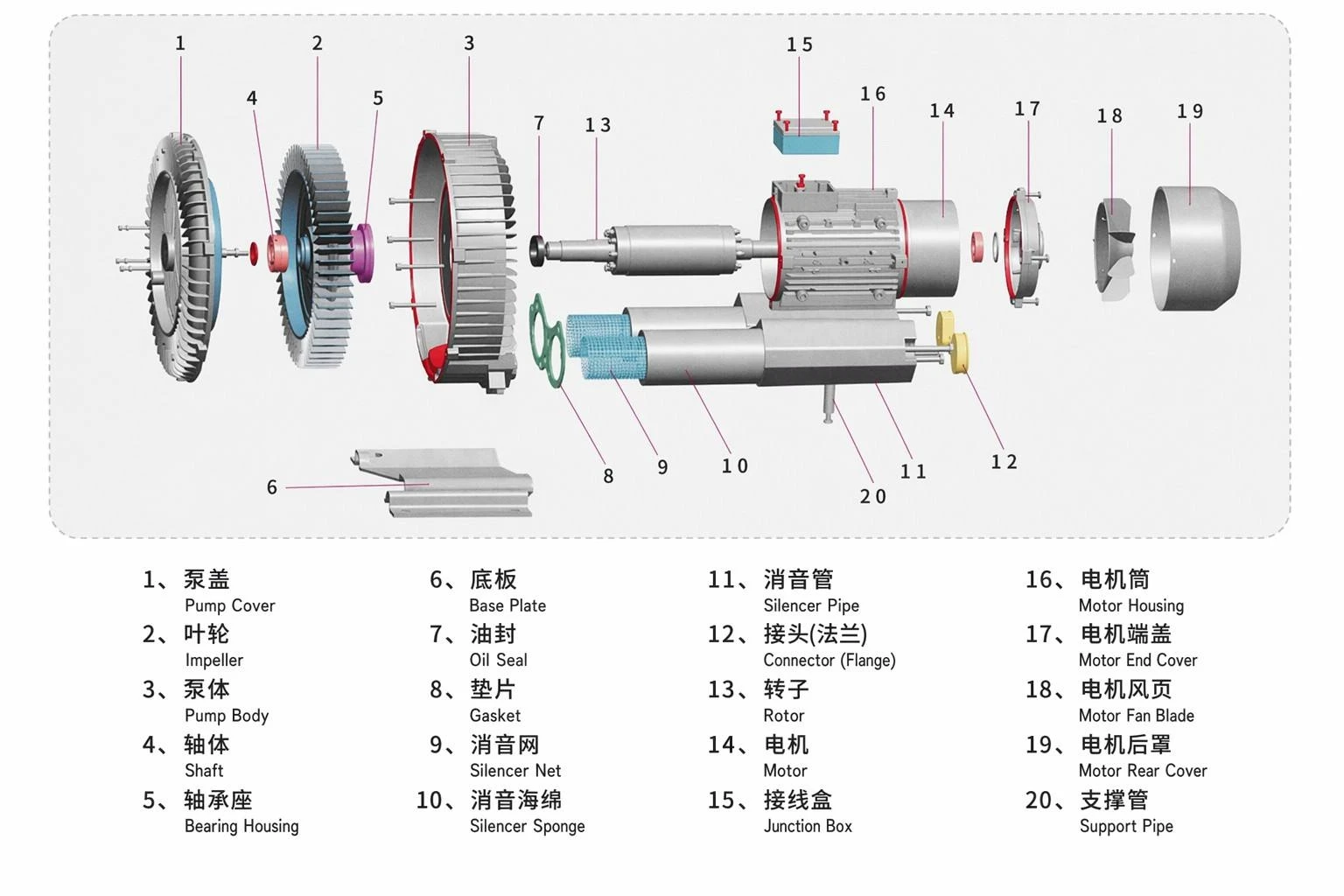

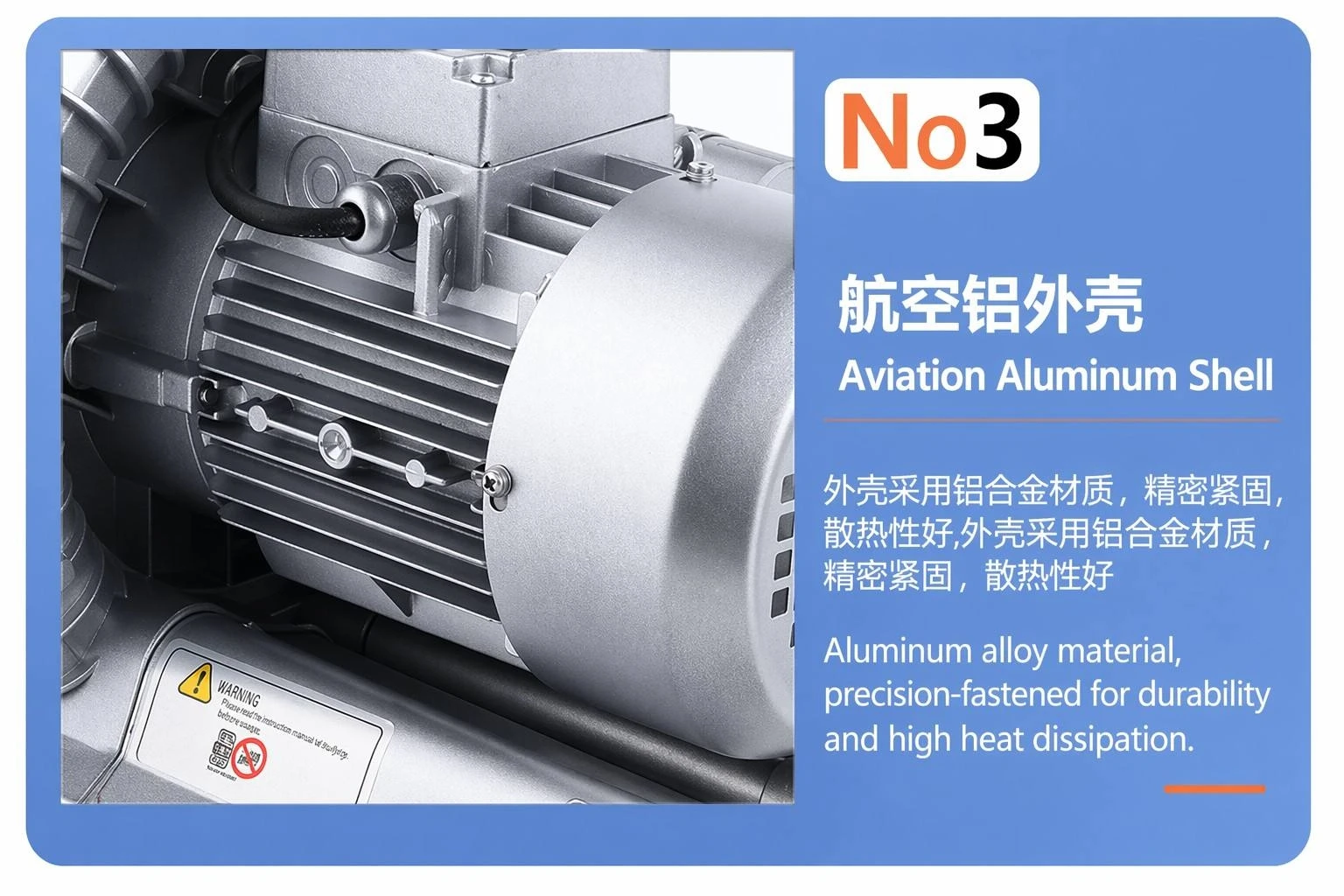

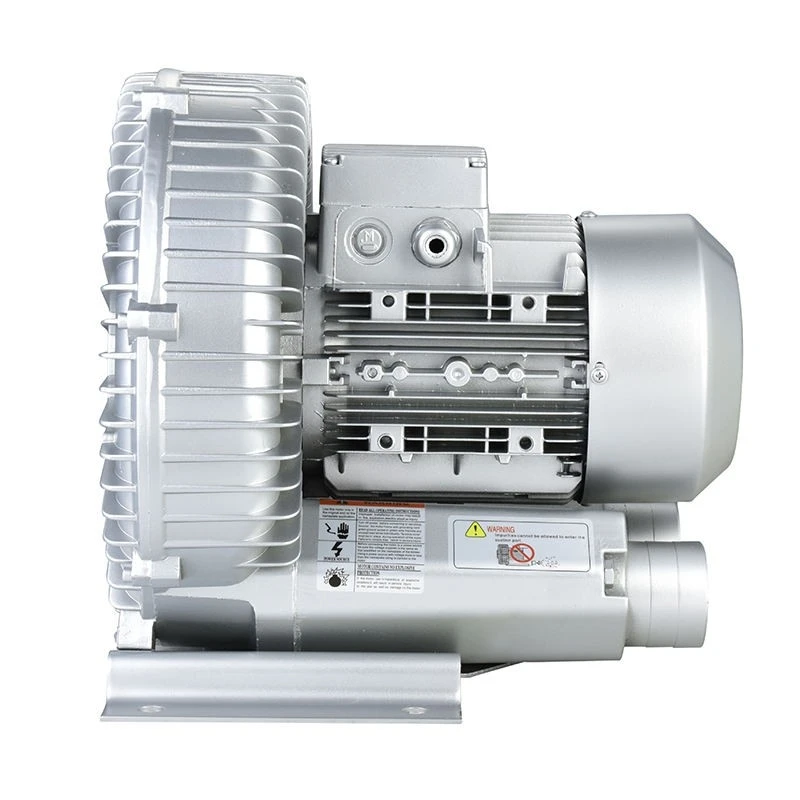

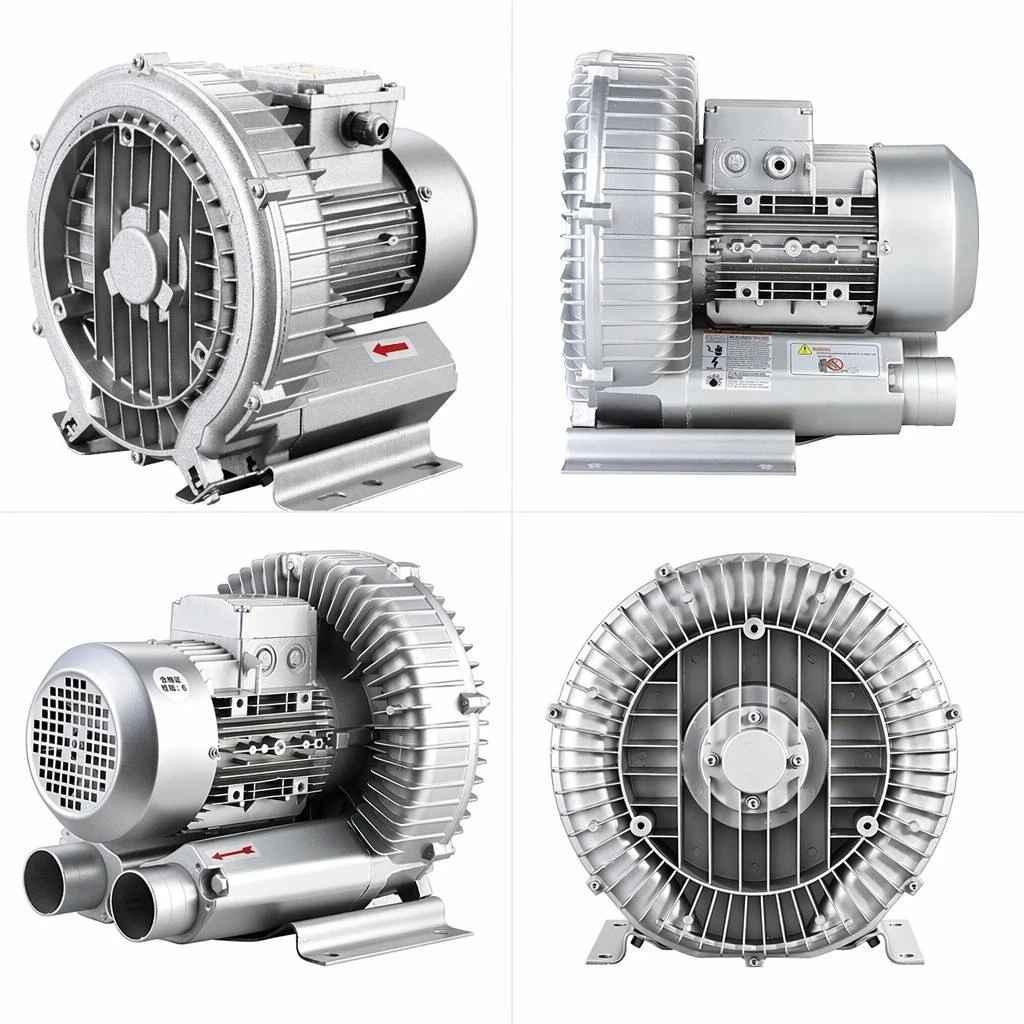

Jednostupňový prstencový dúchadlo s hliníkovým plášťom predstavuje kompletné pneumatické riešenie, v ktorom je každý viditeľný vonkajší komponent - kryt čerpadla, telo čerpadla, kryt motora, spojovacia skrinka a koncové kryty - presne-odliaty z leteckej-hliníkovej zliatiny. Skutočné{5}}obrázky produktov zo štyroch uhlov zobrazujú jednotnú striebornú povrchovú úpravu, hlboké vzory rebier-rozptyľujúcich teplo a základnú dosku z-oceľovej ocele odolnej voči nárazom s predvŕtanými{8}}bodmi, ktoré sú jasne viditeľné pod zostavou. Fotografie vnútornej štruktúry odhaľujú jedno obežné koleso namontované na tvrdenom hriadeli, podopreté utesnenými{10} ložiskami s vysokou teplotou, s bariérou olejového tesnenia oddeľujúcou komoru ložiska od cesty vzduchu. Vstup filtrovaného vzduchu s ochranným krytom zo sieťoviny a vnútorne{12}}lemovaný kanál tlmiča sa v detailoch materiálu javia nápadne{13}}. Jednostupňový kruhový dúchadlo s hliníkovým plášťom pokrýva široký sortiment produktov s modelmi vhodnými pre všetko od kompaktného stolového odsávania až po priemyselnú{15} pneumatickú dopravu pri tlakoch dosahujúcich 62 kPa a prietokoch presahujúcich 2 000 metrov kubických za hodinu. Obrázky aplikačného scenára ilustrujú nasadenie pri tlači oceľových dosiek, extrakcii pary pri žehlení tkanín, vákuovom formovaní škatúľ na mlieko a systémoch prepravy sójových bôbov. Pre námorné strojovne, pobrežné chemické terminály a potravinárske{20}}spracovateľské linky, kde integrita materiálu zabraňuje riziku iskier, poskytuje jednostupňový prstencový dúchadlo s hliníkovým plášťom overenú spoľahlivosť.
Tabuľka parametrov vírového dúchadla s jedným obežným kolesom a vysvetlenie celkových rozmerov inštalácie

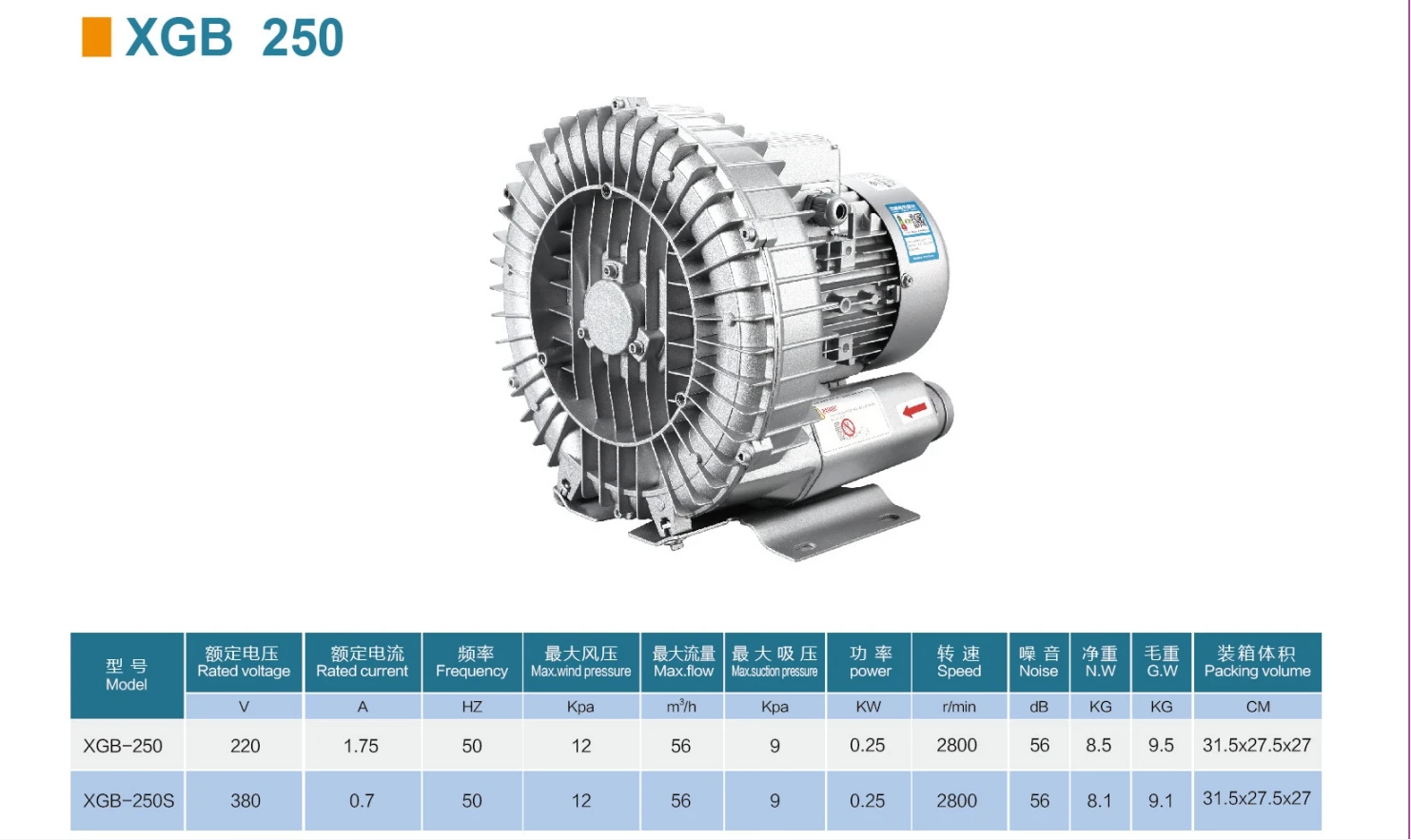

- Tabuľka parametrov výkonu vírového dúchadla s jedným obežným kolesom
|
Názov produktu |
Jednostupňový prstencový ventilátor s hliníkovým plášťom |
|
Model |
XGB-250 |
|
Menovité napätie |
220 V |
|
Rated Current |
1.75 A |
|
Frekvencia |
50 Hz |
|
Maximálny tlak vetra |
12 kPa |
|
Maximálny prietok |
56 m³/h |
|
Maximálny sací tlak |
9 kPa |
|
Sila |
0,25 kW |
|
Rýchlosť |
2800 ot./min |
|
Hluk |
Hlučnosť menšia alebo rovná 56 dB |
|
Čistá hmotnosť (NW) |
8,5 kg |
|
Hrubá hmotnosť (GW) |
9,5 kg |
|
Objem balenia |
31,5 x 27,5 x 27 cm |
- Jedno-obežné koleso Vírivé dúchadlo Inštalačné rozmery Vysvetlenie
Šírka ventilátora -
B - Dĺžka ventilátora
C - Výška ventilátora
E - Dĺžka strany základnej dosky
F - Inštalačný priemer
A1 - Rozstup predných otvorov
C1 - Vzdialenosť od konca k montážnemu otvoru
C2 - Rozstup bočných otvorov
Úvod do aplikačných scenárov
Jednostupňový prstencový dúchadlo s hliníkovým plášťom sa vyznačuje kompletným exteriérom z hliníkovej zliatiny, ktorý odoláva korózii a zároveň znižuje celkovú hmotnosť systému -, čo je dvojitá výhoda pre pobrežné inštalácie a mobilné zariadenia. V námornom a príbrežnom prostredí je hliníková škrupina svojou prirodzenou odolnosťou voči soľnej hmle a vlhkosti materiálom voľby pre ventiláciu strojovne a systémy odsávania vzduchu z útora. Farmaceutické výrobné závody nasadzujú jednostupňový prstencový dúchadlo s hliníkovým plášťom vo vzduchotechnike v čistých priestoroch, kde -neiskrivý hliníkový povrch spĺňa bezpečnostné požiadavky pre oblasti manipulácie s rozpúšťadlami-. Textilné závody používajú tieto dúchadlá na čistenie tkáčskych stavov a nasávanie priadze, kde ľahké puzdro umožňuje montáž nad hlavou na výrobné portály. Jednostupňový prstencový dúchadlo s hliníkovým plášťom tiež poháňa laboratórne odsávanie výparov, kontrolu klímy na uchovávanie artefaktov v múzeu, cirkuláciu CO2 v skleníku a polovodičové vysávanie v čistých priestoroch -, kde sú rovnako kritickými špecifikáciami integrita materiálu a prúdenie vzduchu bez kontaminácie-.
Prispôsobený pracovný postup spracovania
Každá objednávka jednostupňového prstencového dúchadla s hliníkovým plášťom sa riadi osvedčeným šesť{0}}stupňovým spôsobom prispôsobenia spoločnosti Yijia, ktorý je navrhnutý tak, aby poskytoval presne nakonfigurované dúchadlá pre váš trh.
Fáza 1 - Kontrola požiadaviek: Odošlite špecifikácie, referenčné návrhy alebo existujúce vzorky na technické posúdenie a návrhy na optimalizáciu.
Fáza 2 - Komerčný návrh: Získajte prispôsobenú cenovú ponuku zahŕňajúcu všetky parametre prispôsobenia - napätie, farbu, značku, ladenie výkonu a príslušenstvo.
Fáza 3 - Validačná vzorka: Hodnotiace jednotky vyrobené vo výrobných podmienkach na schválenie kvality a odhlásenie špecifikácie-.
Fáza 4 - Vykonanie objednávky: Hromadná produkcia autorizovaná s jasnými platobnými podmienkami a plánovaním podľa míľnikov-.
Etapa 5 - kvality výroby: Výroba prostredníctvom CNC-vybaveného zariadenia s priebežnou-kontrolou na každej montážnej a testovacej stanici.
Etapa 6 - Globálna expedícia: Hotový tovar prejde konečnou kontrolou kvality, dostane exportné{1}}kvalitné balenie a odošle sa s komplexnou dokumentáciou.
Balenie a doprava
Úvod do továrne
FAQ
Otázka: Koľko hluku vytvára počas prevádzky?
Odpoveď: Úrovne hluku sa pohybujú od 46 dB(A) pre menšie modely do 80 dB(A) pre najväčšie jednotky pri frekvencii 50 Hz -, čo je zhruba ekvivalent tichej kancelárie až po rušnú pouličnú konverzáciu. Všetky dúchadlá XGB sú vybavené-vstavaným tlmičom s hustou hubkou pohlcujúcou zvuk-. Pre prostredia citlivé na hluk-sú k dispozícii externé tlmiče hluku a akustické kryty ako voliteľné príslušenstvo.
Otázka: Aká je maximálna prevádzková teplota?
Odpoveď: Štandardné dúchadlá XGB fungujú spoľahlivo pri okolitých teplotách od -15 stupňov do 40 stupňov s teplotou vzduchu na vstupe nepresahujúcou 40 stupňov . Motor je dimenzovaný na izoláciu triedy F (155 stupňov) a ložiská sú špecifikované na 180 stupňov. Pre vysokoteplotné aplikácie kontaktujte náš technický tím, ktorý vám poskytne prispôsobené konfigurácie.
Otázka: Má motor ochranu proti preťaženiu?
Odpoveď: Samotný motor ventilátora neobsahuje zabudovanú-tepelnú ochranu. Dôrazne odporúčame nainštalovať do vášho elektrického panelu vhodne dimenzovaný istič na ochranu motora alebo relé proti tepelnému preťaženiu. To chráni motor pred stratou fázy, nadprúdom a tepelným preťažením podľa miestnych elektrických predpisov.
Otázka: Ako dlho vydržia ložiská?

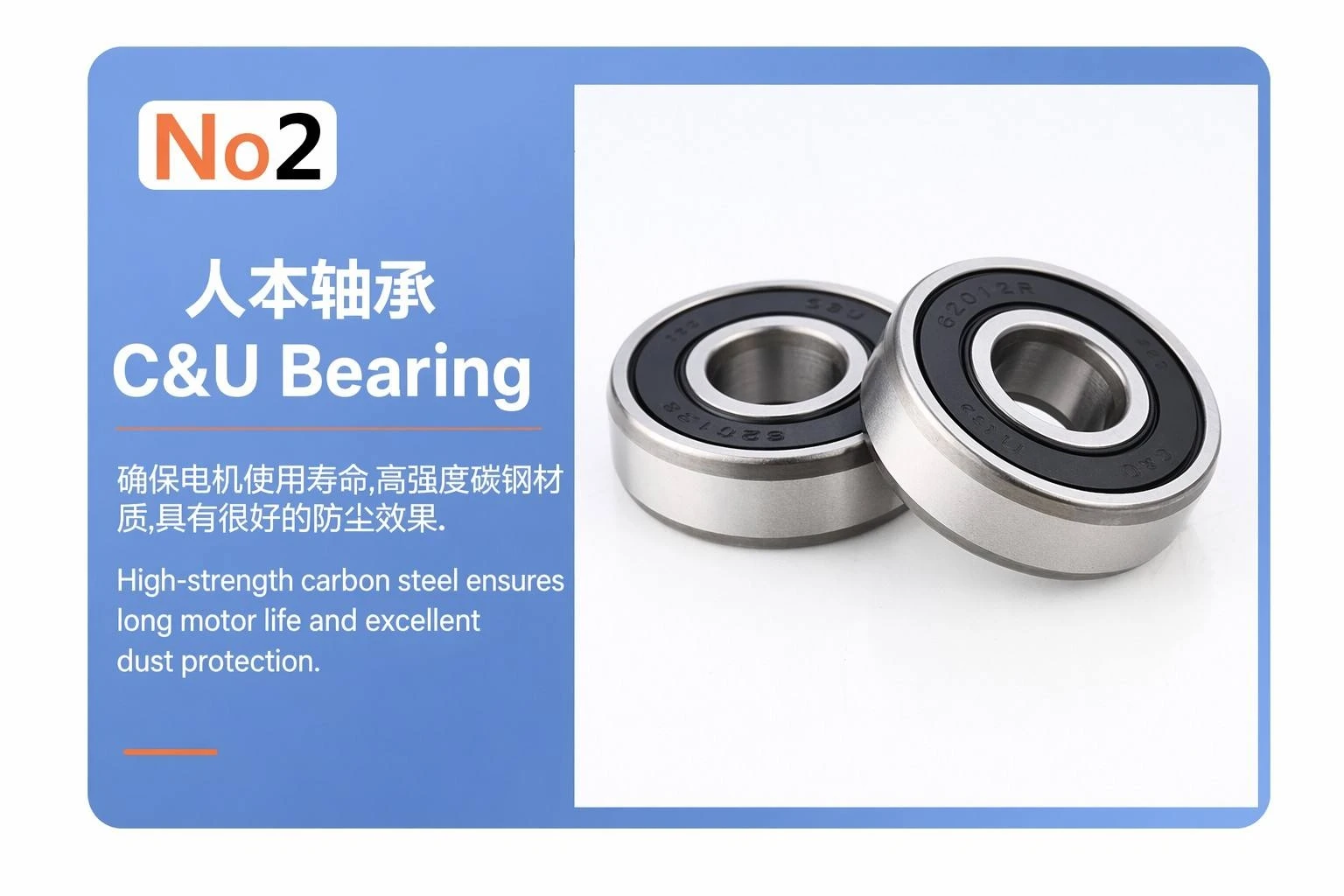

A: Za normálnych prevádzkových podmienok (okolie<40°C, clean air intake), the precision C&U sealed bearings typically last 20,000-30,000 operating hours. Factors reducing bearing life include excessive ambient temperature, contaminated intake air bypassing the filter, improper mounting causing vibration, and operation above rated pressure/flow. Replacement bearings are available from our spare parts inventory.
Otázka: Aké je minimálne množstvo objednávky a typický dodací čas?
Odpoveď: Vzorové objednávky jednotlivých jednotiek sú vítané na vyhodnotenie. Štandardné modely odosielame do 3-7 pracovných dní zo skladu. Zákazkové objednávky OEM so špeciálnym napätím, farbou alebo značkou zvyčajne vyžadujú 15 až 25 pracovných dní v závislosti od objemu a zložitosti. Pre aktuálnu dostupnosť a presné dodacie lehoty kontaktujte náš obchodný tím.
Otázka: Aké platobné podmienky akceptujete?
Odpoveď: Pre vzorky a malé objednávky akceptujeme T / T (bankový prevod), Western Union a hlavné platformy zabezpečenia obchodu. Pre hromadné objednávky OEM sú štandardné podmienky 30% záloha s objednávkou, 70% zostatok pred odoslaním. Pre kvalifikovaných kupujúcich je k dispozícii akreditív (L/C). Obráťte sa na náš obchodný tím, aby ste prediskutovali podmienky, ktoré vyhovujú vašim požiadavkám na obstarávanie.
Otázka: Riešite colné odbavenie a dovozné clá?
Odpoveď: Poskytujeme všetku potrebnú exportnú dokumentáciu vrátane obchodnej faktúry, baliaceho listu a osvedčenia o pôvode. Dovozné clá, dane a colné odbavenie v cieľovej krajine sú zodpovednosťou kupujúceho. Môžeme poskytnúť pokyny na klasifikáciu kódu HS a odporučiť colných maklérov na hlavných trhoch. Podmienky DDP (Delivered Duty Paid) sú k dispozícii pre kvalifikovaných kupujúcich.
Otázka: Ako získam technickú podporu po zakúpení?
Odpoveď: Náš po{0}}tím podpory po predaji je k dispozícii prostredníctvom e-mailu, WhatsApp a videohovoru počas pracovných hodín (GMT+8). Poskytujeme pokyny na inštaláciu, pomoc pri riešení problémov a odporúčania na údržbu. V prípade zložitých problémov môžeme zabezpečiť živú video kontrolu vašej inštalácie. Náhradné diely a náhradné jednotky sa odosielajú do 48 hodín od potvrdených záručných nárokov.
Otázka: Môžem vrátiť dúchadlo, ak nespĺňa moje požiadavky?
Odpoveď: Stojíme za kvalitou našich produktov. Ak štandardný model nespĺňa požiadavky vašej aplikácie a jednotka je v pôvodnom stave, akceptujeme vrátenie tovaru do 30 dní s poplatkom za opätovné naskladnenie. Dôrazne odporúčame vyhodnotenie vzorky pred hromadnou objednávkou na potvrdenie vhodnosti. Vlastné jednotky OEM nie sú-vratné, pretože sú vyrobené podľa vašich jedinečných špecifikácií.
Otázka: Ako sa porovnáva jednostupňové dúchadlo s-dvojstupňovým{1} modelom?
Odpoveď: Jedno{0}}stupňové dúchadlo používa jedno obežné koleso na stláčanie vzduchu cez bočný kanál, pričom dodáva tlak zvyčajne až 600 mbar. Dvojstupňové-modely majú namontované dve obežné kolesá v sérii pre vyšší tlak. Jednostupňové-jednotky sú kompaktnejšie, cenovo dostupnejšie a postačujúce pre veľkú väčšinu priemyselných vákuových a tlakových aplikácií. Odporúčame jednostupňový-stupeň, pokiaľ vaša aplikácia špecificky nevyžaduje tlaky nad 600 mbar.
